產品詳細

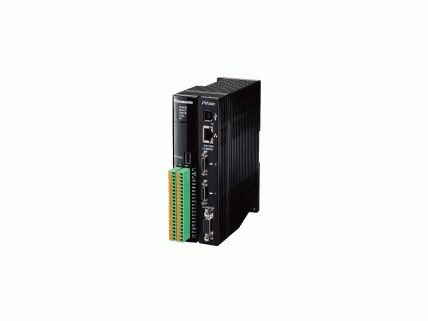

圖像處理裝置PV240
發布者：handler 發布日期：2016-10-26
對位用圖像處理裝置的解決方案
（歡迎點擊右側百度商橋或QQ咨詢在線客服，或直接撥打我們總機020-81219749）
特點
自動校準功能
拍攝對位標記，然后自動統一相機與平臺的坐標系。
當2臺相機視野不同、安裝方式異常時（反轉、傾斜）也可以輕松對應。
校準的圖表化
可從視覺上確認自動校準的結果。 對于造成對位不良的主要原因之一，即是否正確地執行了校準，也可簡單地進行確認。
對位仿真功能［PC設定軟件］
可在PC上重現對位動作。 將對位動作分為4步進行仿真，從而可對動作進行階段性的確認。
系統構成
種類
本體
| 項目 | 規格 | 訂貨產品號 |
|---|
圖像檢測裝置 PV240 | PhotoMOS輸出 2鏡頭型
(連接攝像機：彩色/黑白) | ANPV0242ADP |
|---|
攝像機?手柄?監控器?攝像機安裝支架
| 項目 | 規格 | 訂貨產品號 |
|---|
| 攝像機 | 0.3M彩色攝像機 | 0.3M | ANPVC2040 |
|---|
| 0.3M彩色小型攝像機 | 0.3M | ANPVC6030 |
|---|
| 2M彩色攝像機 | 2M | ANPVC2260 |
|---|
| 0.3M黑白攝像機 | 0.3M | ANPVC1040 |
|---|
| 0.3M黑白小型攝像機 | 0.3M | ANPVC5030 |
|---|
| 2M黑白攝像機 | 2M | ANPVC1210 |
|---|
| 4M黑白攝像機 | 4M | ANPVC1470 (注1) |
|---|
| 攝像機電纜 | 3m | ANPVC8103 |
|---|
| 5m | ANPVC8105 (注3) |
| 10m | ANPVC8110 (注3) |
| 耐彎曲攝像機電纜 | 3m | ANPVC8103R |
|---|
| 5m | ANPVC8105R (注3) |
| 10m | ANPVC8110R (注3) |
| 小型攝像機用電纜 | 3m | ANPVC8203 |
|---|
| 5m | ANPVC8205 |
| 10m | ANPVC8210 |
| 手柄 | 附帶3m電纜:CE品 | ANPVP03 |
|---|
| 附帶10m電纜:CE品 | ANPVP10 |
| 鏡頭 | 0.3M攝像機用 | f=6 C帶鎖鏡頭 | ANB842NL |
|---|
| f=8.5 C帶鎖鏡頭 | ANB843L (注2) |
| f=16 C帶鎖小型鏡頭 | ANB845NL |
| f=25 C帶鎖小型鏡頭 | ANB846NL |
| f=50 C帶鎖鏡頭 | ANB847L |
| f16 C帶鎖超小型鏡頭 | ANM88161 (注2) |
| f=25 C帶鎖超小型鏡頭 | ANM88251 (注2) |
| f=50 C帶鎖小型鏡頭 | ANM88501 |
| 百萬像素攝像機用 | f=16 C帶鎖鏡頭 | ANPVL162 |
|---|
| f=25 C帶鎖鏡頭 | ANPVL252 |
| f=50 C帶鎖鏡頭 | ANPVL502 |
| 中間環(注4) | C帶鎖/CS帶鎖透鏡共用 | 環套（40, 20, 10, 5, 1, 0.5mm 各1個） | ANB848 |
|---|
| 5mm中間環 1個 | ANB84805 |
| 推薦監控器(電纜) | XGA監控器 | DC24V、10.4英寸 | ANPVM11021 |
|---|
| VGA監控器?XGA監控器用 | 監控器電纜：3m | ANMX83313 |
|---|
| 監控器電纜：5m | ANMX83315 |
| 其他 | 攝像機安裝支架
(4M彩色攝像機用) | - | ANPVH005 |
|---|
| (注1) | 攝像機電纜僅限使用3m。 |
|---|
| (注2) | ANB843L、ANM88161、ANM88251 無法與0.3M黑白小型攝像機組合使用。 |
|---|
| (注3) | ANPVC8105、ANPVC8110、ANPVC8105R、ANPVC8110R 無法用于4M黑白攝像機。 |
|---|
| (注4) | 若購買攝像機，將附上中間環(1mm×2個、0.5mm×1個)。 |
|---|
